अर्ध परिपत्र ग्रूव फ्यूज्ड क्वार्ट्ज सब्सट्रेट 4×3.6×185 मिमी प्रेसिजन मशीनिंग

सेमी सर्कुलर ग्रूव फ्यूज्ड क्वार्ट्ज सब्सट्रेट 4x3.6x185 मिमी

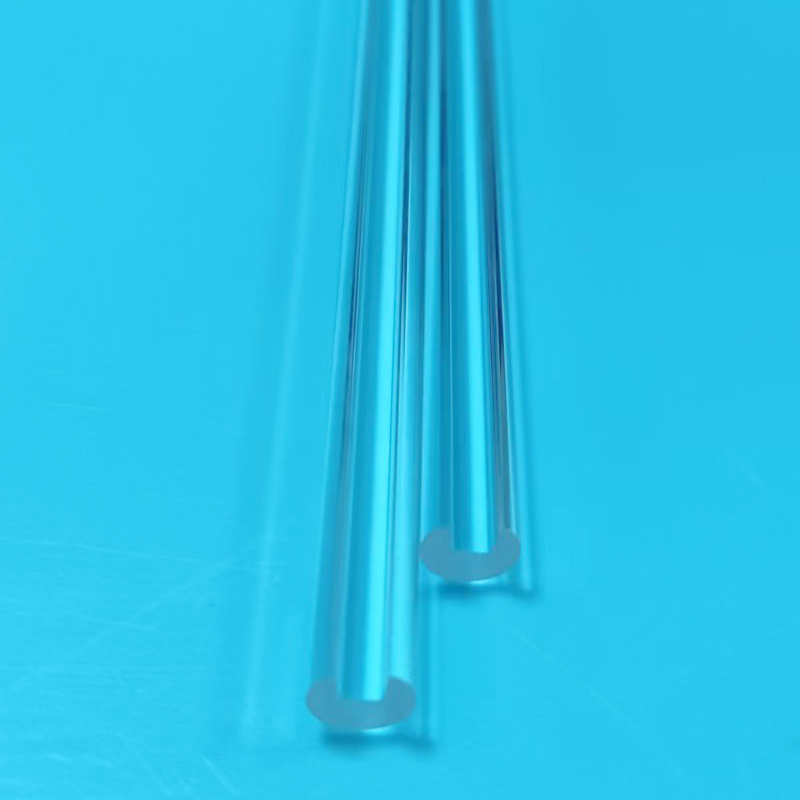

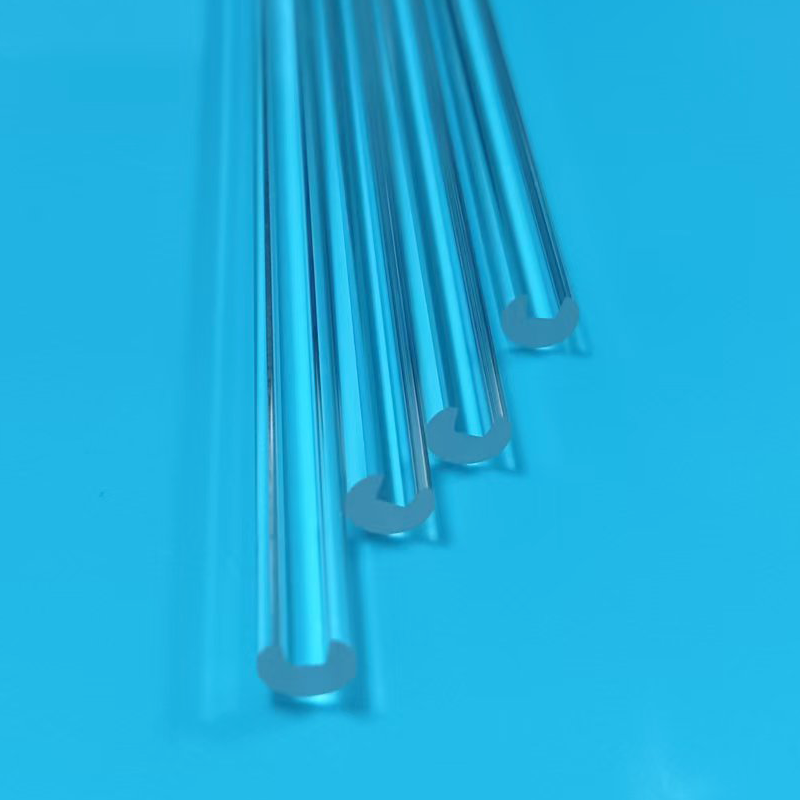

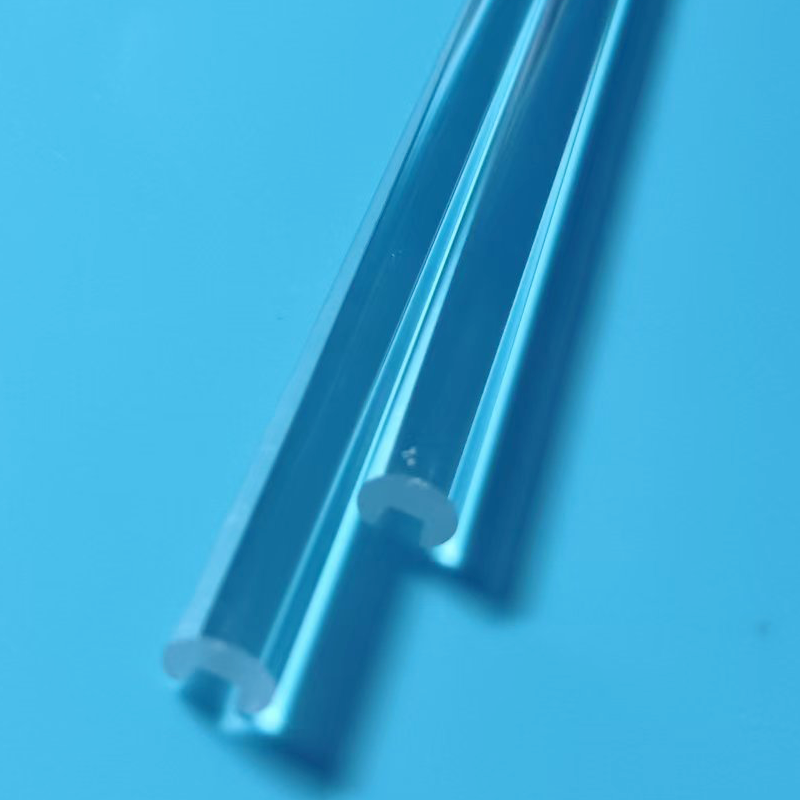

4x3.6x185 मिमी आकार का यह सटीक मशीनीकृत अर्धवृत्ताकार ग्रूव फ़्यूज्ड क्वार्ट्ज़ सब्सट्रेट, बारीक पिसे हुए क्वार्ट्ज़ बेस पर एक सटीक मिल्ड अर्धवृत्ताकार ग्रूव की सुविधा देता है। उच्च शुद्धता वाले फ्यूज्ड क्वार्ट्ज से निर्मित, यह असाधारण रासायनिक जड़ता के साथ 1100°C तापमान प्रतिरोध को जोड़ता है, जो इसे दृष्टि प्रणाली आधारों, ऑप्टिकल घटक फिक्स्चर, सेमीकंडक्टर कोटिंग जिग्स और प्रयोगशाला माइक्रोफ्लुइडिक अनुप्रयोगों के लिए आदर्श बनाता है।

उत्पाद पैरामीटर

प्रमुख विशेषताऐं

• प्रिसिजन मिल्ड सेमी-सर्कुलर ग्रूव- पूरी 185 मिमी लंबाई के साथ लगातार क्रॉस-अनुभागीय प्रोफ़ाइल के साथ उच्च परिशुद्धता सीएनसी मशीनीकृत नाली, विश्वसनीय घटक स्थिति और द्रव मार्गदर्शन सुनिश्चित करती है।
• उच्च शुद्धता फ़्यूज़्ड क्वार्ट्ज़- न्यूनतम अशुद्धता सामग्री के साथ 99.99% शुद्ध क्वार्ट्ज सामग्री, अर्धचालक और ऑप्टिकल प्रसंस्करण वातावरण की मांग के लिए उपयुक्त।
• 1100°C तापमान प्रतिरोध- 1100 डिग्री सेल्सियस तक के निरंतर परिचालन तापमान पर संरचनात्मक अखंडता और आयामी स्थिरता बनाए रखता है, जो प्लास्टिक और धातु के विकल्पों से कहीं अधिक है।
• बेहतर रासायनिक प्रतिरोध- आमतौर पर सेमीकंडक्टर निर्माण प्रक्रियाओं में उपयोग किए जाने वाले हाइड्रोफ्लोरोइक एसिड, मजबूत एसिड और संक्षारक सफाई समाधानों के प्रति प्रतिरोधी।
• कम तापीय विस्तार- तापमान चक्र के तहत न्यूनतम आयामी परिवर्तन, परिचालन स्थितियों में सटीक खांचे आयाम और सब्सट्रेट समतलता बनाए रखना।

अनुप्रयोग

1. मशीन विजन लाइट सोर्स बेस

स्लॉट-प्रकार एलईडी लाइट बार पोजिशनिंग बेस। अर्धवृत्ताकार नाली औद्योगिक दृष्टि निरीक्षण प्रणालियों में समान प्रकाश वितरण और सटीक ऑप्टिकल संरेखण के लिए एलईडी स्ट्रिप्स को सुरक्षित रूप से रखती है।

2. ऑप्टिकल घटक स्थिरता

ऑप्टिकल लेंस और घटक ले जाने वाला सब्सट्रेट। अर्धवृत्ताकार खांचा संयोजन और संचालन के दौरान ऑप्टिकल तत्वों के फिसलने और गलत संरेखण को रोकने के लिए यांत्रिक संयम प्रदान करता है।

3. सेमीकंडक्टर कोटिंग जिग

वायर रूटिंग या गैस वेंटिंग के लिए स्लॉट के साथ कोटिंग प्रक्रिया टूलींग। ग्रूव डिज़ाइन बेहतर प्रक्रिया पहुंच के साथ समान फिल्म जमाव के लिए वर्कपीस को सब्सट्रेट के ऊपर निलंबित करने की अनुमति देता है।

4. प्रयोगशाला माइक्रोफ्लुइडिक गाइड बेस

माइक्रो-वॉल्यूम अभिकर्मक गाइड चैनल बेस। सटीक अर्धवृत्ताकार नाली विश्लेषणात्मक और अनुसंधान अनुप्रयोगों में नियंत्रित तरल प्रवाह के लिए एक केशिका चैनल के रूप में कार्य करती है।

प्लास्टिक सब्सट्रेट्स पर लाभ

प्लास्टिक-आधारित ग्रूव्ड सब्सट्रेट्स की तुलना में, यह फ्यूज्ड क्वार्ट्ज संस्करण ऊंचे तापमान पर बिना किसी विरूपण के अद्वितीय थर्मल स्थिरता प्रदान करता है, प्रक्रिया सॉल्वैंट्स और सफाई एजेंटों के लिए बेहतर रासायनिक प्रतिरोध, और इंटीग्रल सीएनसी मशीनिंग से सटीक ग्रूव सहनशीलता प्रदान करता है जो तंग घटक फिट और विश्वसनीय दोहराव सुनिश्चित करता है।
